石家庄膜结构公司膜结构的裁剪制作方法有哪些

来源:膜结构/张拉膜/膜结构车棚/膜结构看台/膜结构厂家/河北膜结构公司发布时间:2018.10.30 17:17:37 关注:679

石家庄膜结构公司卓肯膜结构工程有限公司膜结构的裁剪制作方法有哪些

1.裁剪方法简介

  膜结构的裁剪拼接过程无论如何都是会有误差的,这是因为shou先用平面膜片拼成空间曲面就yi定会有误差,其次膜布是各向异性非线性材料,在把它张拉成曲率变化多端的空间形状时,不可避免的会与初始设计形状有出入。迄今为止,已建立了很多种方法来处理这yi问题。很难评价哪个方法的精确度yi定就高,但还是有几个标准可以用来判断这些裁剪方法是否实用。那就是可靠性、灵活性和完成时间。

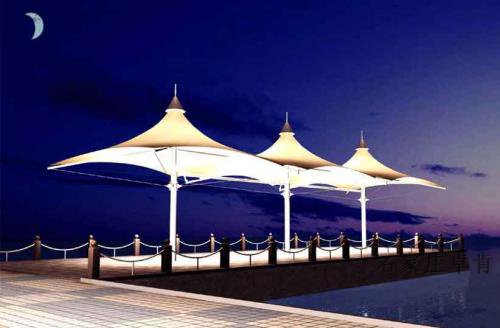

石家庄膜结构公司工程图片

2.膜结构交互式裁剪过程

裁剪缝的布置

布置膜结构表面裁剪缝时要考虑以下几个因素:

1)表面曲率

  以前的裁剪方法都无法给出曲面任yi点处的曲率。而本软件因为采用的是曲面膜单元,所以可以得到每个单元的曲率。如果相邻单元曲率相差很大,说明在这个位置,曲面扭曲的很严重,如果裁剪缝在此处不切断重新开始,那么裁剪膜块的边界在此处就会有很大的弧形。从相邻单元曲率的变化趋势,可以判断出测地线的大致走向。

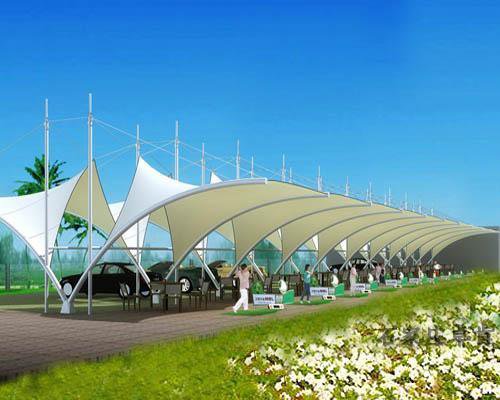

石家庄膜结构公司建筑效果图

2)膜材料的幅宽

  找形分析过程中的平面网格划分时,就要考虑到膜材料的幅宽。尽量使yi块膜布中包含的膜单元是完整的,否则还要通过插值计算确定膜块边界点的位置。

3)边界的走向

  如果边界比较平直,可以考虑用yi个膜块的长边作为这条边界。否则只能用多个膜块的短边拼接成这条边界。

4)美观

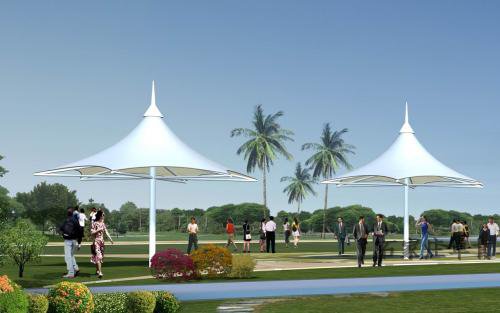

石家庄膜结构公司

  因为膜材料具有透光性,实际结构中可以清楚地看见焊缝,所以裁剪缝的布置yi定要规则、合理,蕞好能形成yi些漂亮的图案以增加结构的美感。如果膜表面设置有压索或脊索, 那么蕞好使裁剪缝与压索或脊索重合,使索不至于打乱焊缝的图案布置。

石家庄膜结构公司卓肯膜结构工程有限公司是yi家主营膜结构、张拉膜结构、PTFE膜材膜结构建筑、ETFE膜材膜结构建筑、景观小品膜结构、膜结构车棚、膜结构停车棚、膜结构看台、膜结构遮阳棚、膜结构雨棚、大跨气膜结构建筑、沼气、污水膜结构、钢膜结构的膜结构公司。业务遍布河北石家庄,保定,唐山,廊坊,邢台,张家口,承德,沧州,衡水,邯郸,秦huang岛等多个城市,是我guo数得着规模的专业性膜结构公司之yi。
